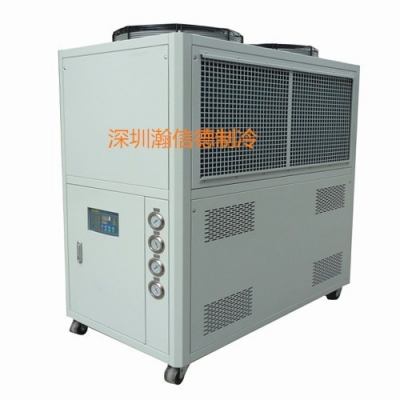

瀚信德品牌風冷式電泳涂裝專用制冷機組規格參數（一）

參數

型號

HXD-1/2A

HXD-01A

HXD-02A

HXD-03A

HXD-04A

HXD-05A

HXD-06A

HXD-08A

制冷量

Kw/50Hz

1.53

3.06

6.12

9.18

12.24

15.30

18.36

24.48

Kcal/h/50Hz

1316

2632

5263

7895

10526

15789

14530

21052

總輸入功率

KW

0.82

1.2

2.02

2.9

3.75

4.75

6.6

8.6

最大運行電流

A

4.5

6.5

10.9

6.9

9.0

11.4

16

20.9

電源

Volt

1N-220V50Hz

3N-380V50Hz

制冷劑

     名稱

R22

  充注量

Kg

0.6

0.8

1.8

2.7

3.5

4.3

5

3.5x2

     控制方法

毛細管

壓縮機

     類型

全封閉回轉式

全旋式或活塞式封閉渦

功率

Kw

0.375

0.75

1.5

2.2

3

3.75

4.5

3x2

冷卻風機

風量

M3/h

800

1000

2000

3000

4000

5000

6000

8000

功率

冷凝器

     形式

高效紫銅管套鋁翅片式+低噪音外轉子風機

冷凍水

水量

M3/h

0.26

0.51

0.97

1.44

1.87

2.4

2.91

3.75

水箱

m3

0.022

0.028

0.038

0.038

0.065

0.065

0.11

0.11

     進出水管徑

G1/2"

G1/2"

G3/4"

G3/4"

G3/4"

G1"

G1"

G1"-1/2"

水泵

功率

Kw

0.37

0.37

0.37

0.55

0.55

0.75

0.75

0.75

壓力

KPa

180

180

250

242

242

290

290

290

外形尺寸

長

mm

600

600

820

945

945

1035

1200

1470

寬

mm

400

400

460

550

550

610

650

710

高

mm

940

940

1170

1370

1370

1385

1480

1700

重    量

Kg

45

60

120

130

160

170

250

270

瀚信德品牌風冷式電泳涂裝專用制冷機組規格參數（二）

     參數

型號

HXD-10A

HXD-12A

HXD-15A

HXD-20A

HXD-25A

HXD-30A

HXD-40A

HXD-50A

HXD-60A

制冷量

Kw50Hz

30.6

33.79

44.15

59.08

71.72

87.2

113.58

135.49

181.68

Kcal/h50Hz

26316

29059

37965

50805

61683

74992

97675

116521

156249

 總輸入功率

KW

9

13.3

17

22.8

27.7

33.7

42.8

51.1

68.8

最大運行電流

A

26.7

32.3

41.3

55.4

63.1

76.8

97.5

116.5

143.1

     電源

Volt

3N-380V50Hz

制冷劑

名稱

R22

充注量

Kg

4.3x2

5x2

6.5x2

8.5x2

10.5x2

12.5x2

17x2

20.5x2

24.9x2

控制方法

毛細管

外平衡式熱功力膨脹閥

壓縮機

類型

全封閉渦旋式或活塞式

功率

Kw

3.75x2

4.5x2

5.5x2

7.5x2

9.4x2

11.3x2

15x2

18.8x2

22.5x2

    冷卻風量

m3/h

10000

12000

15000

20000

25000

30000

40000

48000

66000

    冷凍水

水量

m3/h

4.82

5.81

7.6

10.16

12.34

15

19.53

23.3

30.52

水箱

m3

0.188

0.188

0.285

0.285

0.405

0.405

0.61

0.61

0.7

進出水管徑

G1-1/2"

G1-1/2"

G2"

G2"

G2-1/2"

G2-1/2"

G3"

G3"

G3"

水泵

功率

Kw

1.5

1.5

1.5

2.2

2.2

4

4

4

4

壓力

KPa

205

205

205

220

220

250

250

250

250

外形尺寸

長

mm

1475

1460

1800

1960

2080

2080

2300

2300

3556

寬

mm

715

800

890

940

1000

1000

1220

2200

2200

高

mm

1695

1780

1880

1960

2055

2055

2310

2210

2210

重量

Kg

350

370

520

590

790

880

1100

1280

1420

注：以上規格是按冷水出口7度，回水12℃標準機型設計；如需低溫型、耐酸型機組，高壓泵浦、特殊電源電壓及頻率環境中使用、訂貨前請說明；產品不斷改良及創新，規格如有更改，恕不另行通知；
